产品组成及特点

Composition and characteristics of the product

由监控器、电度计量单元（可选）、读卡器（可选）、人机交互界面、通信模块及充电接口、执行机构和户外柜体等部分组成，具有安装调试方便、运行维护简单、保护功能完善等特点。

配置灵活

控制方式简单

数字化充电模块

预约充电

快速充电

慢速充电

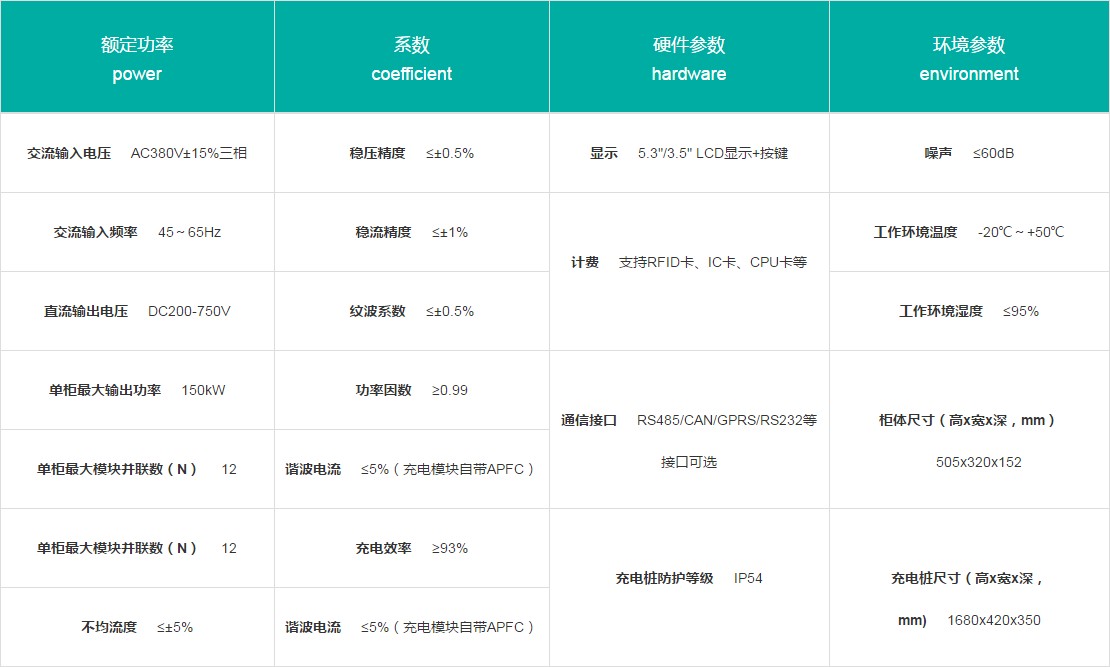

产品参数

Parameter

额定功率 power	系数 coefficient	硬件参数 hardware	环境参数 environment
交流输入电压AC380V±15%三相	稳压精度≤±0.5%	显示5.3"/3.5" LCD显示+按键	噪声≤60dB
交流输入频率45～65Hz	稳流精度≤±1%	计费支持RFID卡、IC卡、CPU卡等	工作环境温度-20℃～+50℃
直流输出电压DC200-750V	纹波系数≤±0.5%	计费支持RFID卡、IC卡、CPU卡等	工作环境湿度≤95%
单柜最大输出功率150kW	功率因数≥0.99	通信接口RS485/CAN/GPRS/RS232等接口可选	柜体尺寸（高x宽x深，mm）505x320x152
单柜最大模块并联数（N）12	谐波电流≤5%（充电模块自带APFC）	通信接口RS485/CAN/GPRS/RS232等接口可选	柜体尺寸（高x宽x深，mm）505x320x152
单柜最大模块并联数（N）12	充电效率≥93%	充电桩防护等级IP54	充电桩尺寸（高x宽x深，mm)1680x420x350
不均流度≤±5%	谐波电流≤5%（充电模块自带APFC）	充电桩防护等级IP54	充电桩尺寸（高x宽x深，mm)1680x420x350

产品应用

The product application

交流充电桩分为固定式充电桩、壁挂式交流充电桩、落地式交流充电桩便携式充电桩三种类型，专门用于为带有车载充电机的小型电动汽车进行交流

产品组成及特点

Composition and characteristics of the product

由监控器、电度计量单元（可选）、读卡器（可选）、人机交互界面、通信模块及充电接口、执行机构和户外柜体等部分组成，具有安装调试方便、运行维护简单、保护功能完善等特点。

产品参数

Parameter

额定功率

power

系数

coefficient

硬件参数

hardware

环境参数

environment

交流输入电压AC380V±15%三相

稳压精度≤±0.5%

显示5.3"/3.5" LCD显示+按键

噪声≤60dB

交流输入频率45～65Hz

稳流精度≤±1%

计费支持RFID卡、IC卡、CPU卡等

工作环境温度-20℃～+50℃

直流输出电压DC200-750V

纹波系数≤±0.5%

工作环境湿度≤95%

单柜最大输出功率150kW

功率因数≥0.99

通信接口RS485/CAN/GPRS/RS232等接口可选

柜体尺寸（高x宽x深，mm）505x320x152

单柜最大模块并联数（N）12

谐波电流≤5%（充电模块自带APFC）

单柜最大模块并联数（N）12

充电效率≥93%

充电桩防护等级IP54

充电桩尺寸（高x宽x深，mm)1680x420x350

不均流度≤±5%

谐波电流≤5%（充电模块自带APFC）
